凸耳式中線蝶閥（氣動）

技術參數

產品型號：D67L1X

適用壓力：PN1.0~1 .6MPa

適用規格：DN50~1200

適用溫度：-10℃~150℃

閥體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、鋁青銅


產品詳情

產品結構特征

      1、減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。

      2、經過拋光處理，與閥座精密配合。

      3、實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。

      4、閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。

      5、精度高，強度大，適用于手柄及其它控制裝置的安裝。

      6、牢固連接閥桿與閥板，具有防振脫特點，且易于更換。

      7、整體性好，便于控制閥板啟閉。

      8、具有不脫落、抗拉、防泄漏、更換方便等特點。

      9、作為管路中調節或截?cái)嘟橘|(zhì)的設備。

      10、適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。

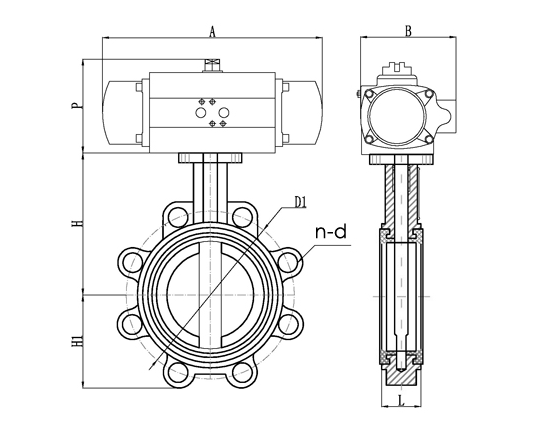

主要外形連接尺寸

公稱通徑

DN

英寸

主要尺寸 PN10/PN16

執行器尺寸

L

D2

H1

H2

n-Φd

A

P

B

50

2

43

125

193

80

4-16

163

96

76

65

2-1/2

46

145

212

89

4-16

195

115

91

80

3

46

160

232

95

8-16

195

115

91

100

4

52

180

280

114

8-16

217

137

11

125

5

56

210

302

127

8-16

258

147

122

150

6

56

240

330

139

8-20

299

165

136

200

8

60

295

419

175

8-20/12-20

349

182

153

250

10

68

350/355

482

203

12-20/12-24

397

199

173

300

12

78

400/410

553

242

12-20/12-24

473

221

192

350

14

78

460/470

635

267

16-20/16-24

560

249

213

400

16

102

515/525

709

301

16-24/16-27

601

280

243

450

18

114

565/585

750

381

20-24/20-27

738

383

356

500

20

131

620/650

840

387

20-24/20-30

738

383

356

600

24

154

725/770

1021

457

20-27/20-33

940

434

415
