焊接式氣動角座閥

技術參數

產品型號：JZ661F/W

公稱通徑：DN15-100

公稱壓力：1.6-4.0MPa

適用溫度：PTFE：-30℃～180℃

設計標準：GB、ANSI、DIN、ISO

控制方式：單作用：氣開式、氣關式，雙作用

可選附件：電磁閥、限位開關、電氣定位器


產品詳情

主要零件材質

      閥體材質：304、316、316L

      閥芯材質：304、316、316L

      閥座材質：PTFE、F46

      氣缸材質：聚酰胺PA、不銹鋼


主要性能規范

口徑

英寸

內徑

Kv值

壓差Max

氣源壓力

氣缸缸徑

流向

DN10

3/8’

10

3.7

0-16bar

4-7bar

50

蒸汽、氣體

閥座上流向

DN15

1/2’

15

4.2

50

DN20

3/4’

20

8.0

50

DN25

1’

25

19.0

63

DN32

1-1/4’

32

27.5

63

DN40

1-1/2’

40

42.0

63

液體、氣體

防水錘

閥座下流向

DN50

2’

50

55.0

80

DN65

2-1/2’

65

90

100

DN80

3

80

100

DN100

4

100

125

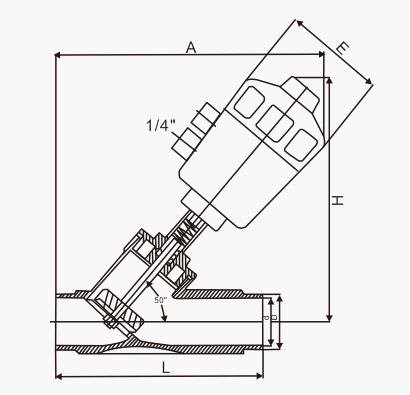

主要外形尺寸

公稱通徑
DN

L

D

d

A

H

E

氣動頭

15

100

19.5

15.5

175

137

64

Φ50

20

120

26.5

21.5

180

145

64

Φ50

25

140

32.5

28.5

215

185

80

Φ63

32

155

38.5

33

235

210

80

Φ63

40

170

52

46

245

260

80

Φ63

50

180

64

57

325

300

100

Φ80

65

200

77

68

355

345

100

Φ80

80

220

92

82

400

385

126

Φ100
