不銹鋼管夾閥

技術參數

產品型號：GJ41X

公稱通徑：DN25-300

公稱壓力：PN0.6-1.6MPa

適用介質：紙漿、污水、礦渣、煤渣、泥沙等

適用溫度：-30-85℃

主要材質：不銹鋼

法蘭執行標準：JB/80-91

產品詳情

產品概述

不銹鋼管夾閥，又名不銹鋼夾管閥，不銹鋼膠管閥，由左右不銹鋼閥體，橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

工作原理

當順時針轉動手輪時，使大小閥桿同時帶動上下壓板，壓縮管套進行關閉。反轉即行開啟，這樣壓板在拉桿之間上下往復運動完成閥門開閉工作。

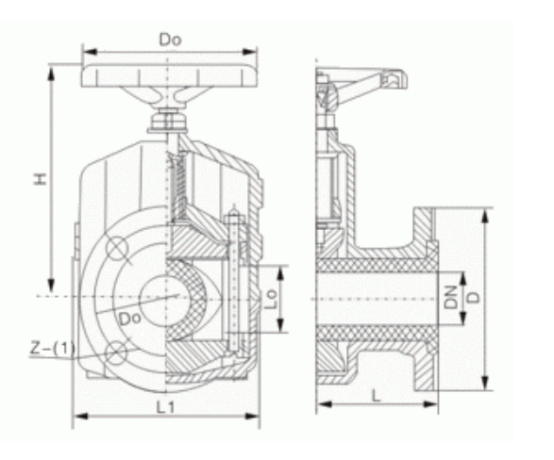

主要外形連接尺寸

公稱通徑 (DN)	公稱壓力 (MPa)	工作壓力 (MPa)	L	L1	D	D1	Z-Φ
25	0.6	0.6	160	124	115	85	4-14
32			165	145	140	100	4-18
40			190	157	150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200	0.4	0.4	650	446	335	295	8-23
250			800	516	395	350	12-23
300			950	562	445	400	12-23
